Brand Name: | LJ |
Model Number: | LJ52.4-1E-K12.7 |
Minimum Order Quantity: | 1pcs |
---|

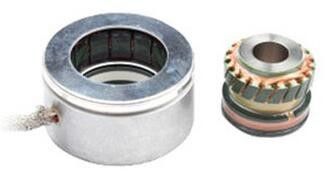

LJ52.4-1E-K12.7,wound-rotor resolver
Application:Texile machine,Wind power machinery,New energy vehicles,Electric car,Aerospace
outer diameter:52.4mm, Inner diameter:12.7mm, Pole of Pairs:1 Input Voltage:7VAC Input Impedance:(150±10%)Ω Output Voltage:3.5V±10%
TYPE:LJ52.4-1E-K12.7
1.Electrical parameters
Pole of Pairs:1
Input Voltage:7V(AC)
Input Impedance:(150±10%)Ω
Input Frequency:10KHz
Output Voltage:3.5V±10%
Accuracy:≤±10'
Phaseshift:≤±10°
Residual Voltage:20mV
2.Wiring Diagram
3.Selection
(1)example:LJ52.4-1E-K12.7
(A)Pole of Pairs:1
(B)Inner diameter:12.7mm
(C)Outer diameter:52.4mm
4.Dimension
