Brand Name: | LJ |
Model Number: | LJ155-1-K68 |
Minimum Order Quantity: | 1pcs |
---|---|
Payment Terms: | T/T, Western Union,Paypal |

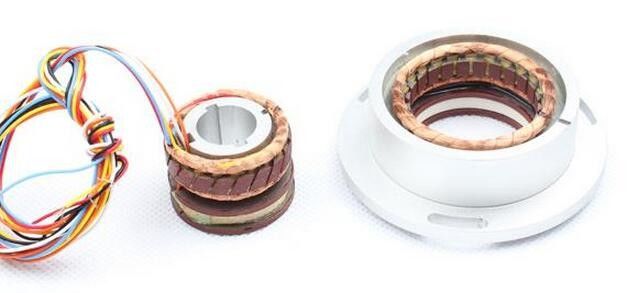

LJ155-1-K68,wound-rotor resolver
Application:Texile machine,Wind power machinery,New energy vehicles,Electric car,Aerospace
outer diameter:155mm, Inner diameter:68mm, Pole of Pairs:1 Input Voltage:4VAC Input Impedance:(150±10%)Ω Output Voltage:2V±10%
TYPE:LJ155-1-K68
1.Electrical parameters
Pole of Pairs:1
Input Voltage:4V(AC)
Input Impedance:(150±10%)Ω
Input Frequency:10KHz
Output Voltage:2V±10%
Accuracy:≤±10'
Phaseshift:≤±10°
Residual Voltage:20mV
2.Wiring Diagram
3.Selection
(1)example:LJ155-1-K68
(A)Pole of Pairs:1
(B)Inner diameter:68mm
(C)Outer diameter:155mm
4.Dimension
