Brand Name: | LJ |
Model Number: | LJ140-1-K92.7 |
Minimum Order Quantity: | 1pcs |
---|---|
Payment Terms: | T/T, Western Union,Paypal |

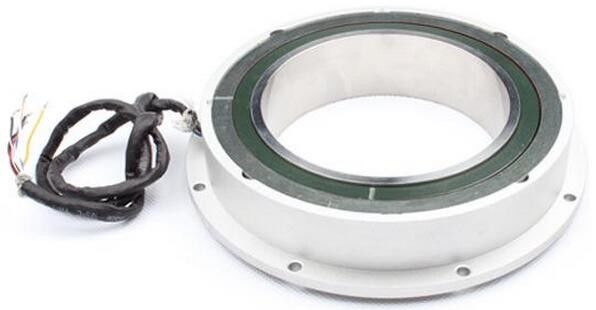

LJ140-1-K92.7,wound-rotor resolver
Application:Texile machine,Wind power machinery,New energy vehicles,Electric car,Aerospace
outer diameter:140mm, Inner diameter:92.7mm, Pole of Pairs:1, Input Voltage:7VAC Input Impedance:(150±10%)Ω Output Voltage:3.5V±10%
TYPE:LJ140-1-K92.7
1.Electrical parameters
Pole of Pairs:32
Input Voltage:4V(AC)
Input Impedance:(150±10%)Ω
Input Frequency:10KHz
Output Voltage:2V±10%
Accuracy:≤±20'
Phaseshift:≤±10°
Residual Voltage:20mV
2.Wiring Diagram
3.Selection
(1)example:LJ80-32-K36
(A)Pole of Pairs:32
(B)Inner diameter:36mm
(C)Outer diameter:80mm
4.Dimension
