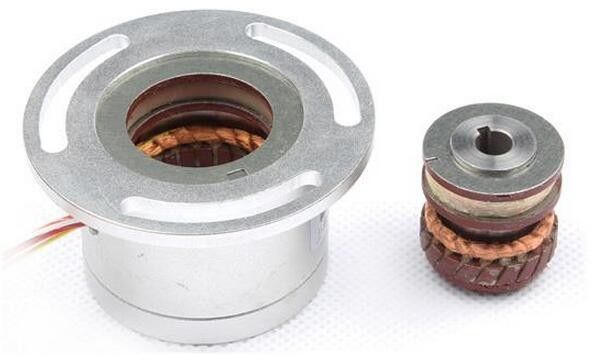

The resolver is a highly precise electromagnetic device, which consists of two stators and two rotor windings. Its structure is similar to that of a two-phase, two-pole wound induction motor.
The two stator windings are placed in the same magnetic circuit structure, but their axes are 90° apart from each other. Similarly, the rotor windings are also placed in the same magnetic circuit structure and are perpendicular to each other.
An alternating voltage is applied across the stator windings, which induces an alternating magnetic flux. This magnetic flux induces a voltage in the rotor windings. The output voltage of the rotor winding is directly proportional to the input voltage of the stator. The output voltage of the rotor is equal to the sine and cosine angles of the stator.
Der Resolver ist ein hochgenaues elektromagnetisches Gerät, das aus zwei Statoren und zwei Rotorwicklungen besteht. Seine Struktur ist ähnlich der eines zweiphasigen, zweipoligen Wicklungs-Induktionsmotors.
Die beiden Statorwicklungen sind in der gleichen magnetischen Schaltungsstruktur platziert, aber ihre Achsen sind 90° voneinander entfernt. Ebenso sind auch die Rotorwicklungen in der gleichen magnetischen Schaltungsstruktur platziert und stehen senkrecht zueinander.
Eine Wechselspannung wird an den Statorwicklungen anliegt, wodurch ein magnetischer Wechselfluss induziert wird. Dieser magnetische Fluss induziert eine Spannung in den Rotorwicklungen. Die Ausgangsspannung der Rotorwicklung ist direkt proportional zur Eingangsspannung des Stators. Die Ausgangsspannung des Rotors ist gleich den Sinus- und Cosinuswinkeln des Stators.
Il risolutore è un dispositivo elettromagnetico estremamente preciso, composto da due statori e due avvolgimenti del rotore. La sua struttura è simile a quella di un motore di induzione avvolto bifase e bipolare.
I due avvolgimenti del statore sono posizionati nella stessa struttura del circuito magnetico, ma le loro assi sono distanti 90° l'uno dall'altro. Allo stesso modo, anche gli avvolgimenti del rotore sono posizionati nella stessa struttura del circuito magnetico e sono reciprocamente perpendicolari.
Una tensione alternata viene applicata ai due avvolgimenti del statore, il che induce un flusso magnetico alternato. Questo flusso magnetico induce una tensione negli avvolgimenti del rotore. La tensione di uscita 'avvolgimento del rotore è direttamente proporzionale alla tensione di ingresso del statore. La tensione di uscita del rotore è uguale agli angoli seno e coseno del statore.
Резольвер - это очень точное электромагнитное устройство, состоящее из двух статоров и двух обмоток ротора. Его конструкция аналогична конструкции двухфазного двухполюсного обмоточного индукционного двигателя.
Две обмотки статора размещены в одной магнитной цепной структуре, но их оси расположены друг от друга под углом в 90°. Аналогично, обмотки ротора также размещены в одной магнитной цепной структуре и перпендикулярны друг другу.
На обмотки статора подаётся переменное напряжение, которое вызывает переменный магнитный поток. Этот магнитный поток вызывает напряжение в обмотках ротора. Выходное напряжение обмотки ротора прямо пропорционально входному напряжению статора. Выходное напряжение ротора равно синусу и косинусу угла статора.
Machine tool equipment: It is used to precisely control the rotation angles and positions of the worktable and cutting tools of machine tools, achieving high-precision machining operations. For example, in CNC lathes, the resolver can be used to feed back the position of cutting tools to ensure the machining accuracy is at the micrometer level.
- Industrial robots: By installing resolvers at the joints of robots, the movement angles of robot arms and joints can be accurately controlled, enabling robots to precisely complete complex actions such as grasping and assembling.
Оборудование для станков: используется для точного управления углами вращения и положением рабочего стола и режущего инструмента станков, обеспечивая высокоточные операции по обработке деталей. Например, на ЧПУ-станиках резольвер может использоваться для обратной связи о позиции режущего инструмента, обеспечивая точность обработки на уровне микрометров.
- Промышленные роботы: установка резольверов в/articulations of robots позволяет точно контролировать углы движения рук и соединений роботов, что позволяет роботам точно выполнять сложные действия, such as grasping and assembling.
Attrezzature per macchine utensili: utilizzate per controllare con precisione gli angoli di rotazione e le posizioni del tavolo e degli utensili di taglio e macchine utensili, consentendo operazioni di lavorazione ad alta precisione. Ad esempio, nei tornitori CNC, il risolutore può essere utilizzato per fornire un feedback sulla posizione degli utensili di taglio per garantire un'accuratezza di lavorazione a livello micrometrico.
- Robot industriali: installando risolutori nelle giunture dei robot, è possibile controllare con precisione gli angoli di movimento e braccia e e giunture dei robot, consentendo ai robot di eseguire con precisione azioni complesse come la presa e l'assemblaggio.
Makine aletleri ekipmanı: Makine aletlerinin çalışma masası ve kesici aletlerinin dönme açılarını ve konumlarını kesin olarak kontrol etmek için kullanılır ve yüksek doğruluklu işleme işlemlerini gerçekleştirir. Örneğin, CNC tornalarda çözücü, kesici aletlerin konumunu geri bildirmek için kullanılabilir ve işleme doğruluğunun mikrometre seviyesinde olduğundan emin olunabilir.
- Endüstriyel robotlar: Robotların eklemlerine çözücüler yerleştirerek, robot kol ve eklemlerinin hareket açılarını kesin olarak kontrol edebilir ve robotların kavrama, montaj gibi karmaşık eylemleri tam olarak yerine getirmelerini sağlayabilir.
