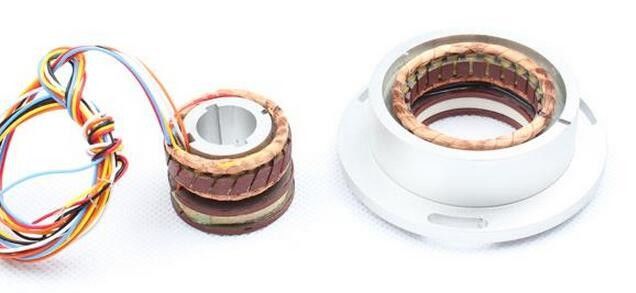

LJ180-1T-K120,wound-rotor resolver
Application:Texile machine,Wind power machinery,New energy vehicles,Electric car,Aerospace
outer diameter:180mm, Inner diameter:120mm, Pole of Pairs:1 Input Voltage:7VAC Input Impedance:(150±10%)Ω Output Voltage:3.5V±10%
TYPE:LJ180-1T-K120
1.Electrical parameters
Pole of Pairs:1
Input Voltage:7V(AC)
Input Impedance:(100±10%)Ω
Input Frequency:10KHz
Output Voltage:3.5V±10%
Accuracy:≤±10'
Phaseshift:≤±10°
Residual Voltage:20mV
2.Wiring Diagram
3.Selection
(1)example:LJ180-1T-K120
(A)Pole of Pairs:1
(B)Inner diameter:180mm
(C)Outer diameter:120mm
4.Dimension
Resolvers have neither electronic components nor sensitive elements in their structure. Therefore, they are much more reliable. Such equipment can achieve optimal operation under extremely harsh conditions. It can resist vibration, pollution, extremely high temperatures and even radiation.
Вращательные преобразователи (Resolvers) не имеют ни электронных компонентов, ни чувствительных элементов в своей структуре. Поэтому они гораздо надежнее. Такое оборудование может работать оптимально в условиях чрезвычайной суровости. Оно устойчиво к вибрации, загрязнению, очень высоким температурам и даже к радиации.
I risolutori non hanno né componenti elettronici né elementi sensibili nella loro struttura. Pertanto sono molto più affidabili. Tale attrezzatura può lavorare in modo ottimale in condizioni estremamente dure. È resistente alla vibrazione, all'inquinamento, alle temperature molto alte e persino alla radiazione.
The accuracy of a resolver mainly depends on the number of its poles (depending on the sine/cosine secondary windings). The more poles are arranged on its stator, the higher the accuracy of the signal it emits will be. However, this accuracy is usually still lower than that of the equivalent encoder.
Точность вращательного преобразователя в основном зависит от количества его полюсов (в зависимости от вторичных обмоток синус/косинус). Чем больше полюсов расположено на его статоре, тем выше точность сигнала, который он излучает. Однако эта точность обычно по-прежнему ниже, чем у эквивалентного кодировщика.
La precisione del risolutore dipende principalmente dal numero dei suoi poli (a seconda bobine secondarie seno/coseno). Più poli sono disposti sul suo statore, maggiore sarà la precisione del segnale che emette. Tuttavia, questa precisione è solitamente ancora inferiore a quella 'encodatore equivalente.
Die Genauigkeit eines Resolvers hängt hauptsächlich von der Anzahl seiner Pole ab (abhängig von den Sekundärwicklungen Sinus/Kosinus). Je mehr Pole auf seinem Stator platziert sind, desto genauer ist das von ihm emittierte Signal. Allerdings ist diese Genauigkeit in der Regel immer noch geringer als die des äquivalenten Encoders.
